Jakie kable do bramy i furtki są dostępne?
Kable przeznaczone do bram i furtek mogą się znacznie różnić. W ofercie znajdziesz takie przewody jak:
- YDY, cechujące się elastycznością, świetnie sprawdzają się na zewnątrz,
- CYKY, charakteryzujące się zwiększoną odpornością na uszkodzenia mechaniczne,
- kable koncentryczne, polecane w instalacjach wideodomofonów, które dobrze przewodzą sygnał wideo,
- kable skrętkowe, znane z stabilności połączeń,
- przewody sterownicze, które z pewnością pomogą zapobiec problemom w przyszłości,
- kable ekranowane, skutecznie zabezpieczające przed zakłóceniami elektromagnetycznymi.
Podczas planowania instalacji nie zapomnij o ochronie kabli przed niekorzystnymi warunkami atmosferycznymi. Odpowiednia izolacja o zewnętrznej powłoce oraz staranne ułożenie mają kluczowe znaczenie. Właściwy wybór i montaż kabli wpłyną pozytywnie na funkcjonalność oraz żywotność Twojej bramy i furtki.
Jakie są najważniejsze cechy przewodów do bramy i furtki?
Wybierając przewody do bramy i furtki, warto zwrócić uwagę na kilka kluczowych aspektów, które zapewnią ich długowieczność:
- odporność na różnorodne warunki pogodowe,
- zdolność do wytrzymania wilgoci, zmian temperatur oraz intensywnego promieniowania UV,
- zabezpieczenie kabla przed uszkodzeniami mechanicznymi i intruzami w postaci gryzoni,
- wysokiej jakości izolacja,
- normy oraz certyfikaty, które wpływają na bezpieczeństwo użycia i efektywność systemu.
Przy wyborze odpowiednich kabli, warto uwzględnić te wszystkie parametry, co przyczyni się do ich długoterminowego i sprawnego działania.
Jakie są typowe systemy obsługujące bramę i jakie kable są potrzebne?
Systemy obsługi bram składają się z różnych komponentów, w tym silników oraz central sterujących. Aby mogły one funkcjonować bez zarzutu, niezbędne jest odpowiednie okablowanie.
Kluczowym elementem instalacji jest przewód zasilający, najczęściej YDYp 3×1,5mm². Ważną rolę odgrywa również przewód do fotokomórek, którego typowe warianty to:
- 2 x 1 mm²,
- 4 x 1 mm².
To właśnie on umożliwia wykrywanie ruchu w okolicy bramy. Przewód 2 x 1 mm² łączy także lampę ostrzegawczą, informującą o otwieraniu lub zamykaniu bramy. Do elektrozaczepu stosuje się ten sam przewód 2 x 1 mm², który uruchamia zamek w furtce. Co więcej, w przypadku systemów sterujących, takich jak włączniki ręczne czy ścienne, również niezbędny jest przewód 2 x 1 mm², by mogły one prawidłowo działać.
Staranny dobór i montaż tych kabli są kluczowe dla efektywności oraz bezpieczeństwa całego systemu. Przewody sterujące tworzą sieć łączącą wszystkie elementy automatyki bramowej, co zapewnia ich sprawną i niezawodną komunikację.
Jakie przewody są odpowiednie do zasilania napędu bramy?
W celu zasilania napędu bramy, warto postawić na przewody ziemne, takie jak YKY i CYKY, których przekrój żył nie powinien być mniejszy niż 1,5 mm². Optymalnym rozwiązaniem mogą być kable w wariantach:
- 3 x 1,5 mm²,
- 3 x 2,5 mm².
Wybór odpowiedniego przekroju powinien uwzględniać nie tylko długość trasy, ale również moc danego napędu. Pamiętaj, że przewód zasilający powinien być odporny na różne warunki atmosferyczne, zwłaszcza wilgoć i zmiany temperatur. Warstwa zewnętrzna musi gwarantować ochronę przed uszkodzeniami mechanicznymi. Dobrą praktyką jest użycie nieco dłuższego przewodu, co pozwoli na jego łatwiejsze i prawidłowe ułożenie w systemie instalacyjnym. Wybierając przewód 3 x 1,5 mm² jako główne źródło zasilania, zapewniasz systemowi bramy bezpieczne i wydajne działanie.
Jaki kabel do napędu bramy dwuskrzydłowej wybrać?
Przy wyborze kabla do napędu bramy dwuskrzydłowej, warto zdecydować się na przewody ziemne, takie jak:
- YKY,
- CYKY.
Zastosowanie kabla o minimalnej średnicy żył wynoszącej 1,5 mm² jest kluczowe. Optymalnym rozwiązaniem okazuje się przewód 3 x 1,5 mm², idealnie przystosowany do typowych instalacji.
Nie zapomnij także o odpowiednich przewodach do pozostałych elementów systemu. Siłowniki wymagają przewodów 3 x 1,5 mm² w formie linki, natomiast fotokomórki najlepiej funkcjonują z przewodami 4 x 0,5 mm². Dla lamp sygnalizacyjnych świetnie sprawdzą się kable 2 x 1 mm² lub 4 x 1 mm².
Kluczowym aspektem w każdej instalacji elektrycznej jest odpowiednie zabezpieczenie przewodów. Wybór kabli z wysokiej jakości izolacją pomoże skutecznie zabezpieczyć instalację przed problemami związanymi z wilgocią i uszkodzeniami mechanicznymi. Dobrze dobrany kabel wpływa nie tylko na funkcjonalność napędu, ale także na bezpieczeństwo całego systemu automatyki bramowej, co w rezultacie zapewnia długotrwałe i niezawodne działanie bramy dwuskrzydłowej.
Co to jest przewód do fotokomórki bramy i jakie ma wymagania?
Przewód do fotokomórki bramy odgrywa fundamentalną rolę w systemie automatyki bramowej. Jego głównym celem jest przesyłanie sygnałów między fotokomórkami a centralą sterującą, co jest kluczowe dla prawidłowego funkcjonowania całego systemu. Ważne, aby spełniał określone normy, dzięki czemu zapewnia solidne połączenie nawet w trudnych warunkach atmosferycznych. Najczęściej stosowany przekrój kabli do fotokomórek wynosi od 0,5 mm² do 1 mm².
W sytuacji, gdy fotokomórki są zamontowane blisko centrali napędu, rekomenduje się zastosowanie:
- przewodu czterożyłowego o przekroju 0,5 mm².
Lokalizacja fotokomórek również ma ogromne znaczenie. Zwykle są one montowane w parach naprzeciwko siebie, co umożliwia skuteczne wykrywanie ruchu. Dodatkowo, przewody muszą być odpowiednio zaizolowane, aby chronić je przed wilgocią i wahaniami temperatury, co znacznie zwiększa ich trwałość. Jakość użytych materiałów oraz izolacji wpływa na efektywność całego systemu, dlatego przewody do fotokomórek powinny być odporne na działanie zmieniających się warunków atmosferycznych.
Dobrze zaplanowane ułożenie kabli nie tylko zwiększa ich odporność na uszkodzenia, ale także przyczynia się do dłuższej żywotności instalacji. Takie przewody są absolutnie niezbędne dla zapewnienia bezpieczeństwa i sprawnej pracy automatyki bramowej, a ich odpowiedni dobór ma istotne znaczenie dla komfortu i bezpieczeństwa użytkowania bramy.
Jakie normy muszą spełniać przewody do bramy dla zapewnienia efektywności?
Aby systemy bramowe mogły działać bez zarzutu, przewody muszą odpowiadać określonym standardom i być wyposażone w odpowiednie certyfikaty, takie jak PN-EN oraz oznaczenie CE. Te znaki świadczą o ich zgodności z regulacjami obowiązującymi w Europie.
Wysokiej jakości izolacja chroni przewody przed:
- wilgocią,
- skrajnymi temperaturami,
- uszkodzeniami mechanicznymi.
Izolacja zewnętrzna powinna cechować się odpornością na działanie różnych warunków atmosferycznych, co znacząco podnosi trwałość całej instalacji. Ważne jest również, aby napięcie zasilania było właściwie dopasowane do rodzaju przewodów. Wybór przewodów przystosowanych do prądu przemiennego (AC) lub stałego (DC) zgodnie z wymaganiami technicznymi systemu, jest kluczowy dla skutecznego funkcjonowania systemu.
Przekrój żył powinien wynosić przynajmniej 1,5 mm², co zapewnia odpowiedni przepływ energii, konieczny do bezpiecznej i wydajnej pracy napędów bramowych. Również należy zadbać o zabezpieczenie przewodów przed uszkodzeniami mechanicznymi oraz o ich odpowiednie prowadzenie, co znacząco wpływa na niezawodność całej instalacji.
Starannie dobrane materiały oraz przestrzeganie norm stanowią fundament bezpieczeństwa użytkowania i przyczyniają się do minimalizacji ryzyka awarii w systemach automatyki bramowej.
Jak zabezpieczyć kable przed uszkodzeniami mechanicznymi i warunkami atmosferycznymi?
Aby skutecznie zabezpieczyć kable przed uszkodzeniami mechanicznymi oraz niekorzystnym wpływem warunków atmosferycznych, warto zastosować kilka fundamentalnych metod:
- umiejscowienie przewodów w rurach ochronnych, takich jak peszel, co skutkuje ochroną przed szkodliwym działaniem gryzoni oraz mechanicznymi uszkodzeniami,
- korzystanie z korytek kablowych, co może znacznie obniżyć ryzyko zniszczenia podczas codziennego użytkowania,
- przestrzeganie określonych zaleceń dotyczących głębokości zakopania kabli na zewnątrz,
- wybór przewodów wyposażonych w dodatkowe warstwy ochronne,
- stosowanie przewodów odpornych na promieniowanie UV oraz skrajne temperatury.
Na przykład, żelowane przewody ziemne wykazują znakomitą odporność na wilgoć oraz inne czynniki atmosferyczne. Użycie materiałów z wysokiej jakości izolacją znacząco zwiększa ochronę przed niekorzystnymi warunkami oraz mechanicznymi uszkodzeniami. Takie działania przekładają się na dłuższą żywotność całego systemu oraz ograniczają ryzyko awarii w automatyce bramowej.
Jakie kable zapewniają ochronę przed zakłóceniami elektromagnetycznymi?
Ochrona przed zakłóceniami elektromagnetycznymi odgrywa kluczową rolę w każdej instalacji elektrycznej, zwłaszcza w przypadku automatycznych bram. Aby skutecznie zapewnić bezpieczeństwo tych systemów, warto postawić na użycie przewodów ekranowanych. Te kable posiadają specjalną warstwę ochronną, najczęściej wykonaną z folii aluminiowej lub siatki miedzianej, co znacząco redukuje negatywny wpływ zakłóceń elektromagnetycznych na przesyłane sygnały.
Przewody te są szczególnie przydatne w miejscach, gdzie występują silne zakłócenia elektryczne, na przykład w pobliżu różnorodnych urządzeń elektronicznych. Staranna izolacja oraz ekranowanie wpływają na długotrwałą efektywność i bezawaryjność działania całego systemu bram automatycznych. Co więcej, ekranowanie nie tylko minimalizuje zakłócenia, ale też znacząco podnosi bezpieczeństwo całej instalacji elektrycznej.
Wykorzystanie przewodów ekranowanych przekłada się na większą niezawodność systemów bramowych, co pozwala uniknąć problemów z niestabilnym działaniem czy fałszywymi sygnałami. W nowoczesnych rozwiązaniach bramowych, zastosowanie kabli ekranowanych powinno być standardem, co prowadzi do lepszego funkcjonowania oraz większej trwałości systemu.

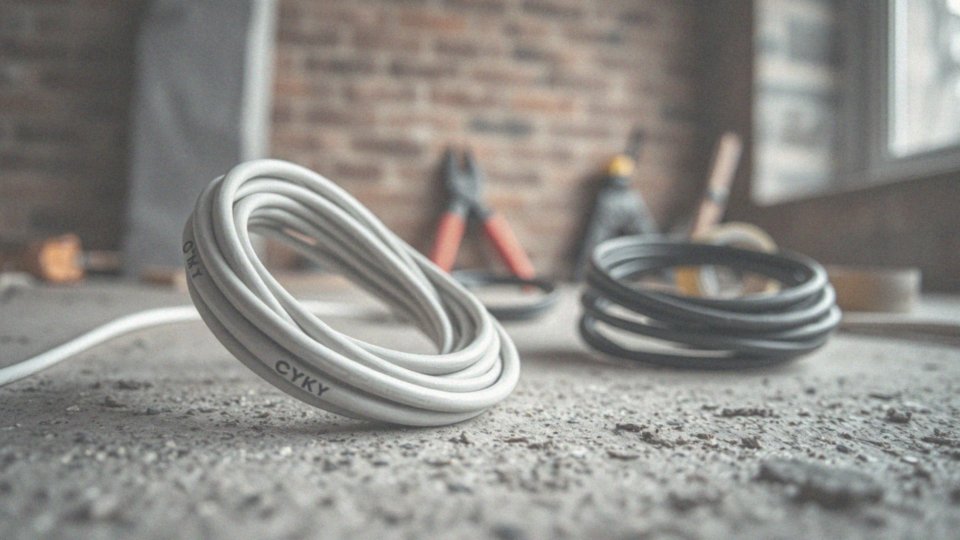

Jakie są różnice między przewodami YDY a przewodami CYKY?
Przewody YDY i CYKY różnią się nie tylko budową, ale także zastosowaniem oraz odpornością na różne czynniki zewnętrzne. YDY charakteryzuje się miedzianymi żyłami i izolacją PVC, co sprawia, że świetnie nadaje się do wewnętrznych instalacji w budynkach. W odróżnieniu od niego, CYKY ma izolację wykonaną z polietylenu i również miedziane żyły, co pozwala na jego układanie bezpośrednio w ziemi. Dzięki temu przewody CYKY są bardziej odporne na:
- wilgoć,
- uszkodzenia mechaniczne,
- trudne warunki atmosferyczne.
Ich materiał izolacyjny lepiej radzi sobie w trudnych warunkach atmosferycznych, co znacząco zwiększa ich żywotność. Chociaż YDY cechuje się większą elastycznością i jest łatwiejszy w montażu, jego zastosowanie na zewnątrz, zwłaszcza w wilgotnych środowiskach, nie jest zalecane. Przy wyborze odpowiedniego przewodu warto zwrócić uwagę na specyfikę miejsca oraz warunki jego użytkowania. Takie podejście zapewni bezpieczeństwo oraz skuteczność w działaniu.
Jakie kable zastosować do furtki i jak je zainstalować?
Aby prawidłowo zamontować kable do furtki, niezwykle istotne jest wybranie odpowiednich przewodów. Dobre rezultaty osiągniesz, decydując się na dwużyłowe kable o przekroju 1 mm², na przykład 2 x 1 mm², zwłaszcza w przypadku domofonów i wideodomofonów. Nowoczesne systemy cyfrowe mogą z nich także korzystać.
W instalacjach wideodomofonowych warto zainwestować w kable koncentryczne, które efektywnie przesyłają sygnał wideo. Projektując instalację do furtki, dobrze jest, aby przypominała połączenia z bramą wjazdową, co umożliwia zdalne otwieranie furtki przy użyciu domofonu.
Pamiętaj również o bezpieczeństwie: kable UTP o konfiguracji 2x2x0,5 mm² są doskonałe do podłączenia elementów zabezpieczających. W trakcie montażu należy szczegółowo ułożyć przewody oraz zadbać o ich odpowiednią izolację, co jest kluczowe, aby chronić je przed niekorzystnymi warunkami pogodowymi.
Solidnie przeprowadzona instalacja znacząco wpływa na efektywność oraz trwałość systemu automatyki bramowej. Dodatkowo, zabezpieczając kable przed uszkodzeniami mechanicznymi, zwiększasz bezpieczeństwo całego układu elektrycznego, a także ograniczasz ryzyko wystąpienia awarii.
Jakie elementy instalacji elektrycznej są potrzebne do obsługi bramy automatycznej?
Aby automatyczna brama funkcjonowała poprawnie, konieczne jest zastosowanie różnych elementów w instalacji elektrycznej, które nie tylko zapewniają jej efektywność, ale również bezpieczeństwo użytkowników. Kluczowym składnikiem tego systemu jest przewód zasilający; najczęściej spotykane modele to:
- YDYp 3×1,5mm²,
- YDYp 3×2,5mm².
Równie istotne jest zabezpieczenie nadprądowe, które chroni instalację przed przeciążeniem, a także wyłącznik różnicowoprądowy, odpowiedzialny za detekcję potencjalnych awarii – to dodatkowa warstwa bezpieczeństwa dla użytkowników. Kompletna instalacja wymaga również skrzynki elektrycznej, w której mieszczą się elementy sterujące oraz przewody do podłączenia takich akcesoriów jak:
- fotokomórki,
- lampy ostrzegawcze,
- elektrozaczepy.
Fotokomórki, zazwyczaj montowane parami naprzeciwko siebie, pełnią kluczową funkcję w ochronie obszaru bramy podczas jej zamykania. Warto zaplanować instalację elektryczną już na etapie prac ziemnych, co pozwala na właściwe poprowadzenie przewodów i zminimalizowanie przyszłych problemów. Dobrze przemyślana elektrystyka nie tylko zwiększa efektywność automatyki bramowej, ale również przyczynia się do jej długotrwałego użytkowania. Staranny dobór komponentów jest fundamentalny dla osiągnięcia wysokiej wydajności oraz bezpieczeństwa całego systemu automatyki bramowej.
